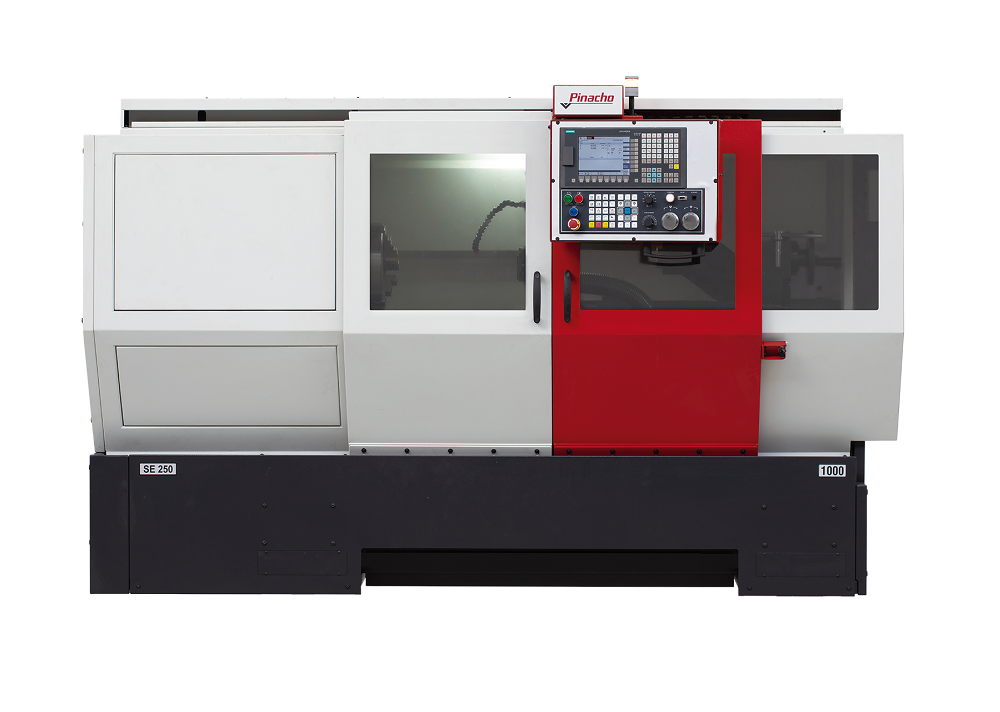

Токарні верстати PINACHO з ЧПУ серія SE 250

Верстат PINACHO серії SE одна з поширених і бюджетних моделей токарного устаткування з числовим програмним управлінням. Дана серія виконана на базі універсальних верстатів з класичними горизонтальними напрямними і оснащена системою управління Siemens 808D з нескладним діалоговим режимом програмування. Верстат має механічну коробку передач з трьома автоматичними діапазонами обертання шпинделя, що дозволяє домогтися високого крутного моменту. Автоматичне перемикання діапазонів шпинделя дозволяє вибрати відповідний режим для обробки різних матеріалів. Додаткове оснащення гідравлічним патроном, люнетами, револьверною головкою на 8 позицій або збільшеним отвором в шпинделі ще більше розширює можливості застосування даного обладнання в токарній обробці.

За рахунок нескладного управління і швидкого переналагодження з однієї деталі на іншу дані верстати відмінно підходять для токарної обробки деталей з різними зовнішніми і внутрішніми контурами в умовах дрібносерійного виробництва.

СИСТЕМА УПРАВЛІННЯ SIEMENS 808D

Sinumeric 808D розроблена спеціально для стандартних токарних верстатів. Завдяки попередньо сконфигурированному системного програмного забезпечення, роботи з адаптації до верстата зведені до мінімуму. Ідеально легка для операторів не мають навичок програмування.

КОНСТРУКЦІЯ СТАНИНИ

Станина являє собою чавунний моноліт класичної (горизонтальної) геометрії з безліччю ребер жорсткості. Конструкція і розміри прораховані з допомогою математичного CAD/CAM моделювання, що забезпечує необхідну жорсткість між шпинделем, інструментальної головкою і задньою бабкою. Ребра жорсткості станини спроектовані з оптимальним забезпеченням сходу стружки під час обробки.
