    Прес-ножиці призначені для заготівельних виробництв, для різання смугового, сортового, фасонного прокату, пробивання отворів, вирубки відкритих пазів.

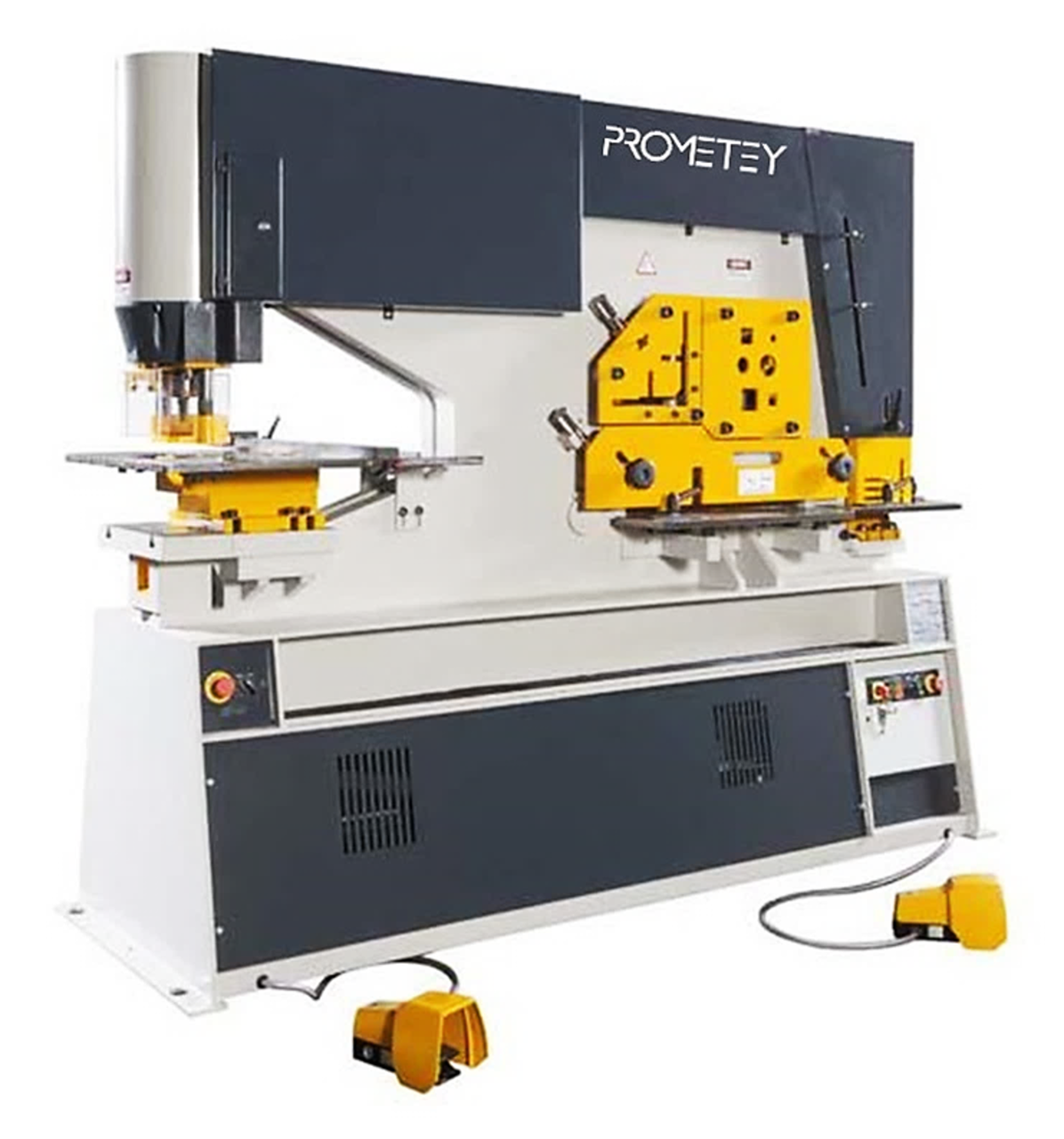

    Конструктивно верстат являє собою міцну зварену сталеву конструкцію, що пройшла ряд операцій механічної обробки. Сталева конструкція розроблена з застосуванням методу аналізу кінцевих елементів, завдяки чому досягнуті оптимальні розміри робочої зони верстатів, оптимальні показники опору на вигин і скручування. За рахунок цього верстати володіють високими показниками жорсткості і мають довгий термін служби.

    Верстат має 5ю робочими секціями: пробивання, різка смуги (секція ножиць), рубка куточка, рубка профілів, секція висічки прямокутника. На верстаті можуть працювати 2 оператора: є 1 гідравлічна система з 2-ма робочими циліндрами і 2 педалі з 2-х сторін верстата. 1 робочий циліндр відповідає за роботу секції пробивання, 2-й - за 3 секції різання профілів, куточка і смуги і секцію висічки. У разі одночасного натискання на педалі 2-ма операторами зусилля верстата ділиться навпіл. Смугу і куточок можна рубати під 90 і 45 градусів. Є централізована система мастила (мастило системи за 1 натискання).

    ПАРАМЕТРИ

    MULTI

    60

    MULTI

    70

    MULTI

    80

    MULTI

    95

    MULTI

    125

    MULTI

    175

    Номінальна потужність (тонн) 60 70 80 95 125 175
    ПРОБИВКА
    Пробивна здатність (диам х тощ.) (мм) 29x15 26x20 28х20 27х25 32х25 40х32
    МАХ пробивна здатність (диам х тощ.) (мм) 57x8 57x9 57х10 57х12 57х16 57х22
    Довжина ходу (мм) 55 55 55 80 80 80
    Стандартна глибина зіва (мм) 305 305 305 355 355 625
    Модель з глибоким зівом (мм) 625 625 625 625 625 625
    Макс, розмір отвору (стандарт) (мм) 57 57 57 57 57 57
    Макс, розмір отвору (опція) (мм) 160 160 160 160 225 225
    Максимальний перетин (мм) 305 305 305 305 305 380
    Робоча висота (мм) 1100 1100 1090 1040 1060 1120
    РІЗАННЯ
    Плоский брусок - макс, товщина (мм) 230х20 300x20 300х20 380х20 380х25 380х30
    Плоский брусок - макс, ширина (мм) 375х10 375x 15 450х15 480х15 600х15 600х20
    Обрізка кута фланця - макс 45° (мм) 100х15 100x15 100х15 120х15 120х15 125х15
    Робоча висота (мм) 890 890 890 890 900 900
    КУТОВА РІЗАННЯ
    Різання під 90° (мм) 130х13 130x13 150x13 150x15 150x18 200x20
    Різання під 45° (внут./зовнішніх.) (мм) 70х10 70x10 70x10 80x10 80x10 80x10
    Робоча висота (мм) 1130 1130 1155 1155 1160 1160
    РІЗАННЯ ПРОФІЛЮ
    Круглий/квадратний (мм) 45 45 45 50 55 65/55
    Жолоб/балка (**) (*) (мм) 130X65 130x65 130х65 160х90 200х100 300х125
    Тавровая балка (**) (*) (мм) 90X12 90x12 90х12 100х12 120х12 150х15
    ВИСІЧКА
    Товщина матеріалу (мм) 10 10 12 13 13 16
    Ширина - прямокутник (мм) 45 45 40 52 60 60
    Глибина - прямокутник (мм) 90 90 90 100 100 100
    Глибина - V-образна (*) (мм) 60 60 60 70 80 80
    Кутовий фланець макс, профіль (мм) 100х10 100x10 100х10 100х13 100х13 100х14
    Робоча висота (мм) 890 890 890 890 900 900
    КУТОВА ВИСІЧКА (*)
    Пробивна здатність (мм) 250х2 250х2 250х2 250х2 250х2 250х2
    ВИСІЧКА В ТРУБІ (*)
    Макс. зовнішній діаметр (мм) 83 83 83 108 108 165
    ГНУЧКА (*)
    Макс, розміри бруска (мм) 250х12 250x13 250х15 250х20 250х22 250х25
    Макс, розміри листа (мм) 500х3 500x3 500х3 500х3 700х3 700х4
    ВИСІЧКА НА УСТАНОВЦІ
    Глибина зіва (мм) 125 125 125 125 125 125
    Пробивна здатність (мм) 38х7 38x8 38х8 38х10 38х12 38х13
    ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
    Потужність двигуна (кВт) 5,5 5,5 7,5 7,5 7,5 11
    Маса нетто (кг) 1570 1620 1925 2400 3100 5750
    Габарити ДхШхВ (см) 164х71х178 164x71x180 176х71х183 190х79х191 200х80х203 270х112х216

    Ілюстрації, габарити, вага не є точними, оскільки конструкції постійно вдосконалюються.

    (*) опціональне обладнання

    (**) інші профілі доступні за запитом

    Робочі станції гідравлічних прес-ножиць

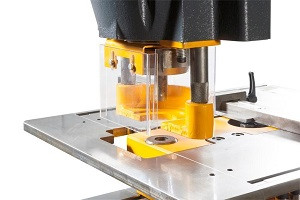

    Перфорирующая станція
    Велика область опорної подушки пуансона обладнана знімним переднім блоком і підходить для широкого діапазону пробивки. Стіл для пробивання з лінійками і направляючими для виробництва повторюваних партій встановлений в якості стандартного обладнання.

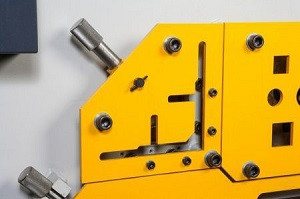

    Станція різки під кутом
    Дана установка забезпечує великі можливості різання під кутами 90° і 45°. Різання під кутами між 45° і 90° можна здійснити, спершу відрізавши під 90°, а потім довівши до потрібного кута за допомогою обрізки фланця на гильотинной станції.

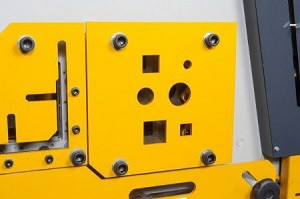

    Станція рубки прутка
    Верстат обладнаний лезами для рубки прутків круглого і квадратного перерізу. Після встановлення додаткового обладнання (зміни леза), на даній станції верстата можна буде також проводити рубку П-профілю (швелер), двотавра, Т-образної балки та інших профілів.

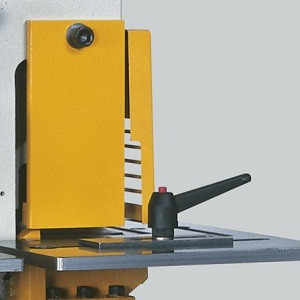

    Станція висічки
    Станція висічки поставляється за замовчуванням з прямокутним столом і регульованими задніми упорами, що допускають повторне позиціонування.

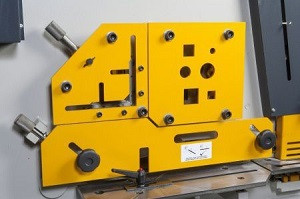

    Станція гільйотини
    Гільйотинні блок встановлений в комплекті з простим надійним притиском, який регулюється по товщині матеріалу в рамках ріжучої здатності верстата. Гільйотинні стіл з регульованими направляючими забезпечує точність подачі матеріалів. Напрямну можна відрегулювати для косою різання під кутом 45° для плоских смуг або для підрізання фланців кута.
    Основні
    Виробник Прометей
    Додатковий сервіс Сервісне обслуговування, Установка
    СтанНовий
    Тип приводуГідравлічний
    Тип верстатаПрес-ножиці
