Агрегат для зняття фаски на трубах ТВМ-120

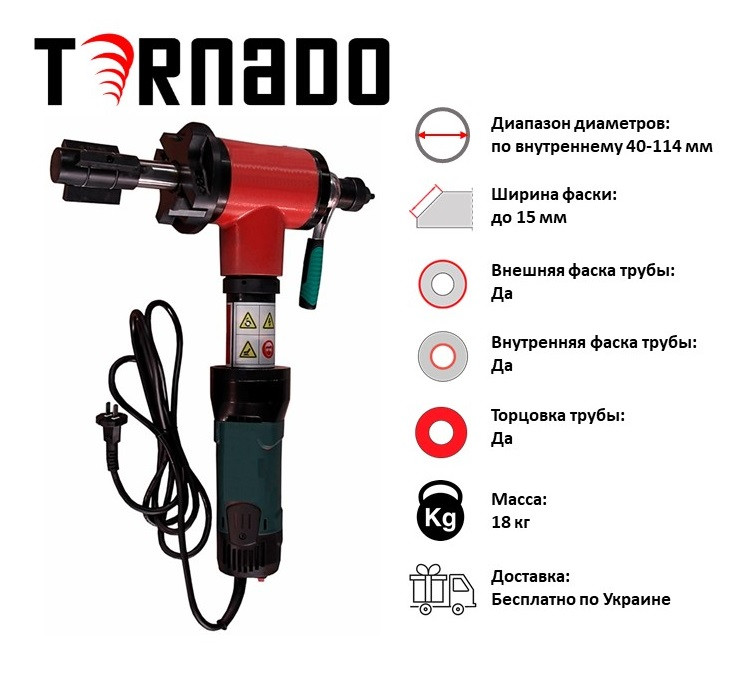

АГРЕГАТ ДЛЯ ЗНЯТТЯ ФАСКИ НА ТРУБАХ TORNADO СЕРІЯ ТВМ-120

Високоефективне обладнання TORNADO серії ТВМ кардинально змінює ситуацію в сфері використовуваних технологій обробки торців труб під зварювання на користь механічної обробки кромки холодним способом. Тим, хто піклується про якість зварних з'єднань, вигідно відмовитися від широко практикуються сьогодні традиційних і малоефективних способів абразивної, газової або плазмового різання крайки.

Підготовка кромки під зварку холодним способом (за допомогою механічної обробки) забезпечує більш високу якість зварного шва при більш низьких витратах у порівнянні з іншими способами підготовки. Завдяки механічній обробці кромки, в зоні майбутнього зварного шва відсутні зміни кристалічної решітки, що викликаються обезуглероживанием поверхневого шару, яке виникає при плазмової або газовому різанні крайки. Крім того, механічна обробка виключає сторонні впровадження оксиду алюмінію або карбіду кремнію, які утворюються при обробці кромки зварного шва за допомогою абразиву. Що має особливо важливе значення при відповідальних зварних з'єднаннях в хімічній, енергетичній галузях і котлобудуванні.

Фаскосниматели для механічної фрезерування торців труб серії ТВМ призначені для торцювання, зняття зовнішньої і внутрішньої фасок.

Інструмент сконструйований таким чином, щоб мінімізувати робочий простір. Може використовуватися повсюдно завдяки легкій вазі і компактності. Підходить для обробки торцевих поверхонь металевих труб з вуглецевої сталі, нержавіючої сталі і легованої сталі.

Кріплення трубного фаскоснимателя здійснюється на внутрішній стінці труби допомогою 3 самоцентруються кулачків. Залежно від моделі, різцеві головки мають кілька тримачів, що дозволяє виконувати паралельно кілька операцій: торцювання, зняття зовнішньої фаски, тощо

Процес роботи... Обертанням маховика відбувається розведення кулачків, при цьому агрегат закріплюється на трубі по внутрішній поверхні. Центрування і вирівнювання по осі відбувається автоматично. Для вирівнювання торцевої поверхні встановлюється торцювальний різець. Після включення двигуна, різець підводиться до поверхні плавним обертанням маховика вручну, причому контроль величини подачі може вестися за лимбу. Після вирівнювання поверхні відводять різець і здійснюється зупинка машини. Для зняття фаски необхідно встановити фасочный різець з потрібним кутом заточування. Причому фаску можна зняти повністю або залишити необхідну притуплення. Для паралельного виконання операцій з торцевання і зняття фаски, необхідно одночасно закріпити фасочный і торцювальний різці. Для отримання внутрішньої фаски так само встановлюється відповідний різець.
