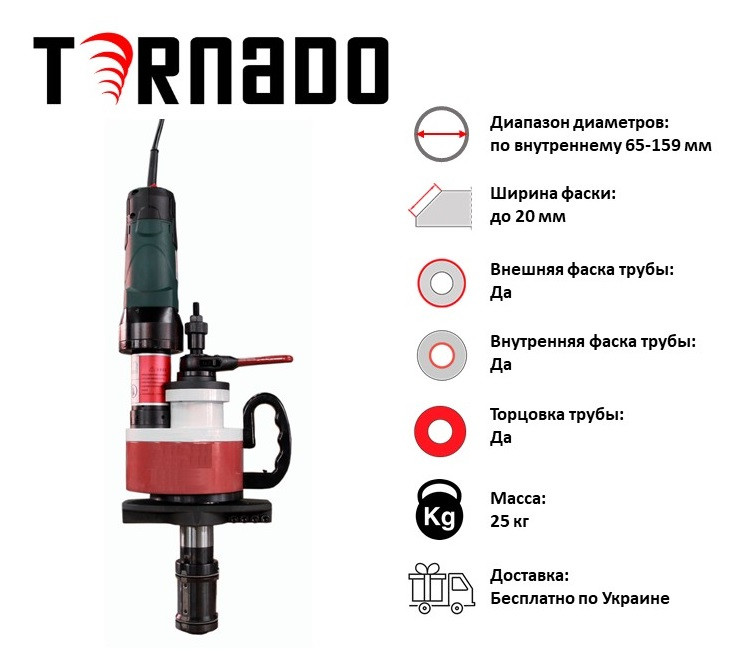

Агрегат для зняття фаски на трубах ТВМ-159
- Під замовлення
- Код: TORNADO-TBM-159

від 42 530 грн
- +380 (95) 655-00-06Отдел металлорежущих станков
- +380 (99) 446-00-69Отдел листообработывающих станков
- +380 (99) 446-00-69Отдел обработки поверхности
АГРЕГАТ ДЛЯ ЗНЯТТЯ ФАСКИ НА ТРУБАХ TORNADO СЕРІЯ ТВМ-159
Високоефективне обладнання TORNADO серії ТВМ кардинально змінює ситуацію в сфері використовуваних технологій обробки торців труб під зварювання на користь механічної обробки кромки холодним способом. Тим, хто піклується про якість зварних з'єднань, вигідно відмовитися від широко практикуються сьогодні традиційних і малоефективних способів абразивної, газової або плазмового різання крайки.
Підготовка кромки під зварку холодним способом (за допомогою механічної обробки) забезпечує більш високу якість зварного шва при більш низьких витратах у порівнянні з іншими способами підготовки. Завдяки механічній обробці кромки, в зоні майбутнього зварного шва відсутні зміни кристалічної решітки, що викликаються обезуглероживанием поверхневого шару, яке виникає при плазмової або газовому різанні крайки. Крім того, механічна обробка виключає сторонні впровадження оксиду алюмінію або карбіду кремнію, які утворюються при обробці кромки зварного шва за допомогою абразиву. Що має особливо важливе значення при відповідальних зварних з'єднаннях в хімічній, енергетичній галузях і котлобудуванні.
ХАРАКТЕРИСТИКИ | TBM-159-E | TBM-159-P |
Тип привода | электрический | пневматический |
Питание | 220 В, 1500 Вт | 0.6 Мпа, 1000 л/мин |
Скорость вращения (об/мин) | 35 | 35 |
Диапазон обрабатываемых труб (внутренний Ø, мм) | 65-159 | |
Толщина стенки (мм) | ≤20 | |
Подача | ручная | |
Общая масса (кг) | 25 |
Фаскосниматели для механической фрезеровки торцов труб серии ТВМ предназначены для торцовки, снятия наружной и внутренней фасок.
Инструмент сконструирован таким образом, чтобы минимизировать рабочее пространство. Может использоваться повсеместно благодаря легкому весу и компактности. Подходит для обработки торцевых поверхностей металлических труб из углеродистой стали, нержавеющей стали и легированной стали.
Кріплення трубного фаскоснимателя здійснюється на внутрішній стінці труби допомогою 3 самоцентруються кулачків. Залежно від моделі, різцеві головки мають кілька тримачів, що дозволяє виконувати паралельно кілька операцій: торцювання, зняття зовнішньої фаски, тощо
Процесс работы… Вращением маховика происходит разведение кулачков, при этом агрегат закрепляется на трубе по внутренней поверхности. Центрирование и выравнивание по оси происходит автоматически. Для выравнивания торцовой поверхности устанавливается торцовочный резец. После включения двигателя, резец подводится к поверхности плавным вращением маховика вручную, причем контроль величины подачи может вестись по лимбу. После выравнивания поверхности отводится резец и осуществляется остановка машины. Для снятия фаски необходимо установить фасочный резец с требуемым углом заточки. Причому фаску можна зняти повністю або залишити необхідну притуплення. Для паралельного виконання операцій з торцевання і зняття фаски, необхідно одночасно закріпити фасочный і торцювальний різці. Для отримання внутрішньої фаски так само встановлюється відповідний різець.
Основні | |
---|---|
Виробник | Tornado |
Країна виробник | Китай |
Користувацькі характеристики | |
Тип верстата | Агрегат для зняття фаски з труб |
Стан | Нове |
- Ціна: від 42 530 грн
