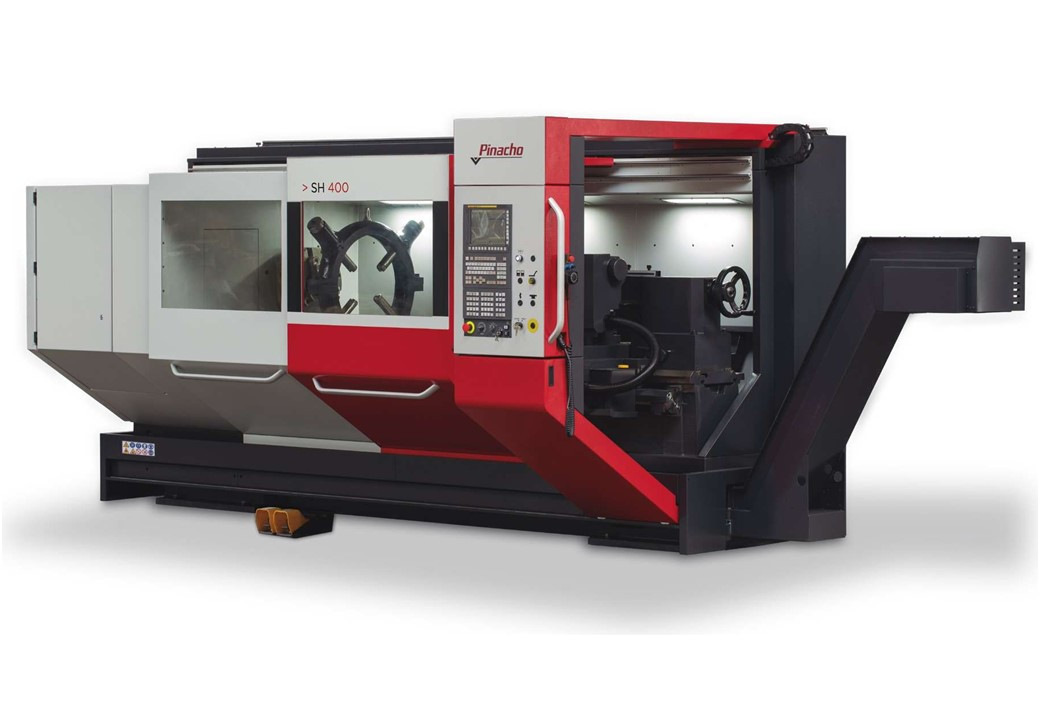

Токарний верстат PINACHO з ЧПК модель SH 500 х2000
- В наявності
- Код: PINACHO-SH-500-2000
від 6 996 000 ₴
- +380 (95) 655-00-06Отдел металлорежущих станков
- +380 (99) 446-00-69Отдел листообработывающих станков
- +380 (99) 446-00-69Отдел обработки поверхности
МОДЕЛЬ SH-500 X2000
Система управління стандартно Fanuc 0i-TF
Система управління опція Siemens 828D
Система управління опція Fagor 8055T
Відстань між центрами мм 2000
Ширина станини мм 500
Висота центрів мм 500
Найбільший діаметр над станиною мм 1010
Найбільший діаметр над супортом мм 900
Найбільший діаметр над поперечним супортом мм 710
Переміщення поперечного супорта мм 500
Поздовжнє переміщення супорта мм 2000
Потужність електродвигуна шпинделя (S1) кВт 22
Отвір у шпинделі (стандартно) мм 130
Отвір у шпинделі (опція) мм 155 / 230 / 310
Інструментальна торрета автоматична
Кількість позицій шт. 8
Додаткова вісь обробки С опція
Додаткова вісь обробки Y опція
Серія верстатів SH являє собою вершину серед токарних верстатів із прямою станиною та числовим програмним керуванням. Верстати з горизонтальними напрямними та можливістю встановлення до 4х осей забезпечують рекордну універсальність у своєму сегменті. При цьому, як і раніше, залишаючись верстатом з прецизійною точністю.
Верстати серії SH з горизонтальними напрямними розроблені виходячи з численних потреб наших клієнтів, з використанням комплектуючих найвищої якості у поєднанні з найновішими технологіями, що є результатом більш ніж 75-річного досвіду.
Серія представлена моделями з максимальним діаметром обробки до 1000 мм та довжиною до 5000 мм. Можливість збільшення діаметра шпинделя до 310 мм, а також потужність приводу до 22 кВт роблять верстат неперевершеним у своєму класі. Додаткові осі С та Y дозволили ще більше розширити можливості застосування даного обладнання не тільки в токарній, а й у токарно-фрезерній обробці.
Конструкція та геометричні параметри верстата прораховані за допомогою математичного CAD/CAM моделювання, що дозволяє максимально використовувати потужність обладнання під час виконання токарних операцій.
Литі компоненти виконані з сірого перлітного чавуну марки GG20/25, завдяки якому досягається найкраща динамічна стабільність і гасяться всі вібрації.
Станіна є монолітний елемент класичної геометрії встановлений на литі тумби. Конструктивно елемент станини має виконання з двома призматичними та двома плоскими шліфованими напрямними, з безліччю ребер жорсткості що передбачають якісне відведення стружки. Усі елементи проходять процедуру штучного старіння, сумарний час процесу штучного старіння становить 32 години.
Система керування FANUC Oi TF ідеально підходить для токарних верстатів.
- Сумісність з усіма попередніми версіями
- Простота в експлуатації
- Інтелектуальні програмні функції для складних операцій
Новий інтерфейс MANUAL GUIDE служить для збільшення продуктивності за рахунок скорочення сумарного часу на обробку креслень перед початком виготовлення і може використовуватися як простих, так складних технологічних процесів.
Для програмування циклів машинної обробки, включаючи цикли обертання, фрезерування, свердління та вимірювання, можна використовувати підказки або діалоговий режим, а також з легкістю здійснювати програмування деталей та симуляцію безпосередньо на моніторі панелі керування.
- Революційна технологія.
- Наступний крок вперед у комбінованій токарно-фрезерній обробці.
- Виготовлено повністю у PINACHO.
- Універсальність - система здатна працювати з будь-яким типом торретів, електричних або гідравлічних.
- Висока жорсткість торретів.
Нова вісь Y від PINACHO забезпечує вертикальне зміщення інструмента на ±50 мм від центру головного шпинделя. Завдяки цій новій розробці верстати серії SH тепер здатні виконувати складніші фрезерні операції.
Рух передається від КГП з індукційним гартуванням, з твердістю до 43 HRC. Каретка встановлена на напрямні типу «ластівчин хвіст». При максимальному зазорі 0,01 мм він оснащений сервомотором з гальмом та синхронними ременями. На додаток до гальма приводу ця система оснащена подвійним гідравлічним гальмом для жорсткої фіксації.
У системі використовується високоякісна інструментальна торрета італійської марки BARUFFALDI.
| Основні | |
|---|---|
| Виробник | Pinacho |
| Країна виробник | Іспанія |
| Стан | Новий |
| Додатковий сервіс | Навчання, Сервісне обслуговування, Установка |
| ЧПУ | Так |
| Параметри мережі | |
| Напруга | 380 В |
| Частота | 50 GHz |
- Ціна: від 6 996 000 ₴
